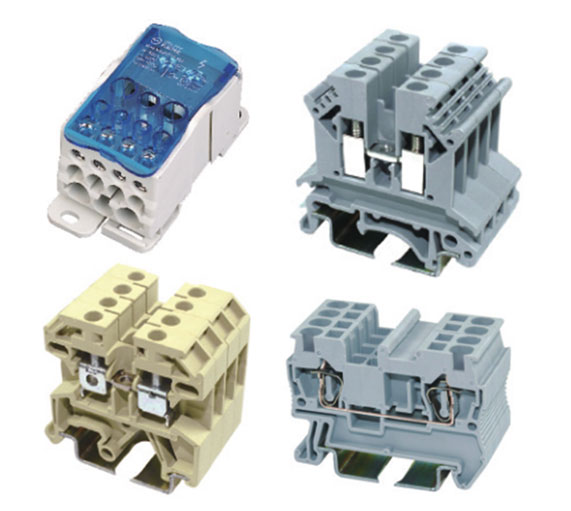

接線端子是為了方便導線的連接而應用的,它其實就是一段封在絕緣塑料里面的金屬片,兩端都有孔可以插入導線,有螺絲用于緊固或者松開,比如兩根導線,有時需要連接,有時又需要斷開,這時就可以用端子把它們連接起來,并且可以隨時斷開,而不必把它們焊接起來或者纏繞在一起,很方便快捷。而且適合大量的導線互聯,在電力行業就有專門的端子排,端子箱,上面全是接線端子,單層的、雙層的,電流的,電壓的,普通的,可斷的等等。一定的壓接面積是為了保證可靠接觸,以及保證能通過足夠的電流。
H型穿墻式接線端子廣泛應用于一些需要穿墻解決方案的場合:電源、濾波器、電氣控制柜等電子設備。絕緣性能好,防護等級高,用戶只需要直接在外部接線后即可進行工作,省去了許多不必要的接線步驟。UK系列接線端子的絕緣材料用改性的尼龍(PA66),可接4mm2導線電壓為800V電流為41A的電器連接產品
絕緣材料用改性的尼龍(PA66),具有良好的電氣性能和機械性能。螺絲用高強度的銅合金制成,導電體用電解銅制成,壓線框用抗應力裂縫腐蝕的合金銅制成,這些金屬表面還鍍錫或鍍鎳加以保護。全銅接線端子可避免鋼制金屬件和銅導線在潮濕的環境下的電池效應。端子中間有連接孔,可中心連接也可用邊插式連接件連接;可接4mm2導線電壓為800V電流為41A的電器產品

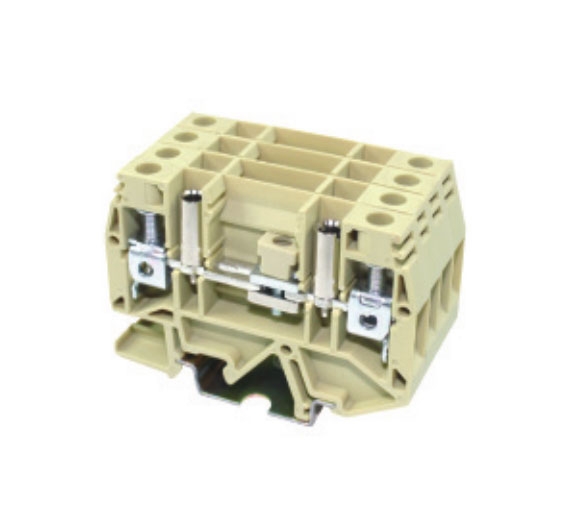

起開關作用的滑動金屬件能通過端子壓線框能承受最 大的工作電流,切換時用螺絲刀松開螺絲,移動滑塊就行,開關位置就一目了然;其兩端設有測試插座,配用相應的測試端頭就可以進行連接測試,測量電流時可不中斷操作??山与妷簽?60V電流為57A的控制回路。

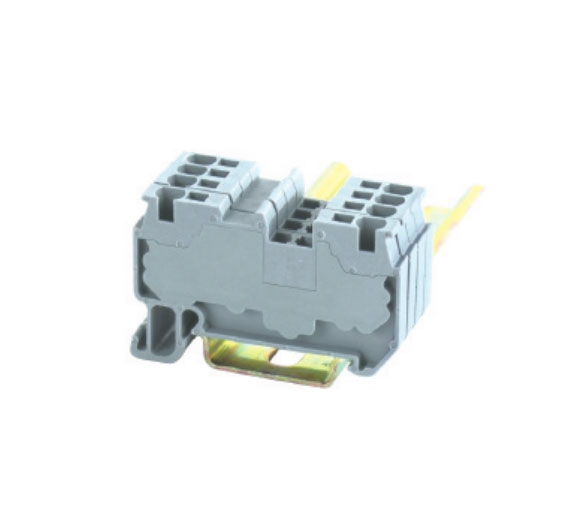

厚:6.2導線截面:0.2-4:32A:500V可安裝在U型或G型軌上,雙層型接線端子具有通用型端子在相同的位置上兩倍的接線容量,其上下兩層在設計上錯開了2.5mm的空間,不僅在視覺上條理分明,同時在上層接線的情況下,螺絲刀能在下層區域內很方便的接線作業,且標識清晰。
利用現有軌道式接線端子框式螺釘 連接技術,并加裝了電子元器件組成的電路,實現了光電過程的傳輸耦合。
自動控制的核心是控制單元必須與各傳感器和執行器可靠地隔離開,以免干擾,三門灣WUKG2光隔端子能夠很好地完成這一功能,并保證現場信號與電子控制裝置所要求的低電壓相匹配,還可以作過程控制的外圍設備與控制,信號和調節器裝置之間的接口元件,且適用于不同的電壓和功率范圍。
